こんにちはー！つむぎ８です(/・ω・)/
ゲームボーイポケットのバックライト化に挑戦しました。
「ゲームボーイポケット バックライト化」で調べている人の参考になるよう、失敗した手順と断線箇所も含めて正直に書いていきます！
ゲームボーイポケットのバックライト化に挑戦しました。
「ゲームボーイポケット バックライト化」で調べている人の参考になるよう、失敗した手順と断線箇所も含めて正直に書いていきます！
🔧 バックライト化の手順
前回シェル交換したオレンジのゲームボーイポケットをバックライト化していきます！手順はこんな感じです👇
1裏面のネジ6か所を外してシェルを開ける
裏面に6か所ネジがあるので全部外します。
GBポケットは特殊ネジ（トライウィングネジ）が使われているので専用ドライバーが必要です。
GBポケットは特殊ネジ（トライウィングネジ）が使われているので専用ドライバーが必要です。
2内部のネジ3か所を外して基板から配線を取り外す

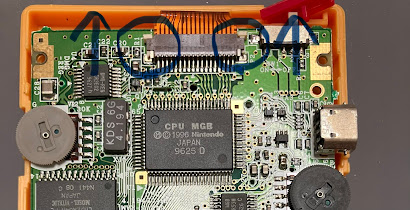

シェルを開けたら内部のネジ3か所を外します。
基板についている配線をそっと取り外して液晶を分離させます。
基板についている配線をそっと取り外して液晶を分離させます。
3液晶の前面偏光板を剥がす

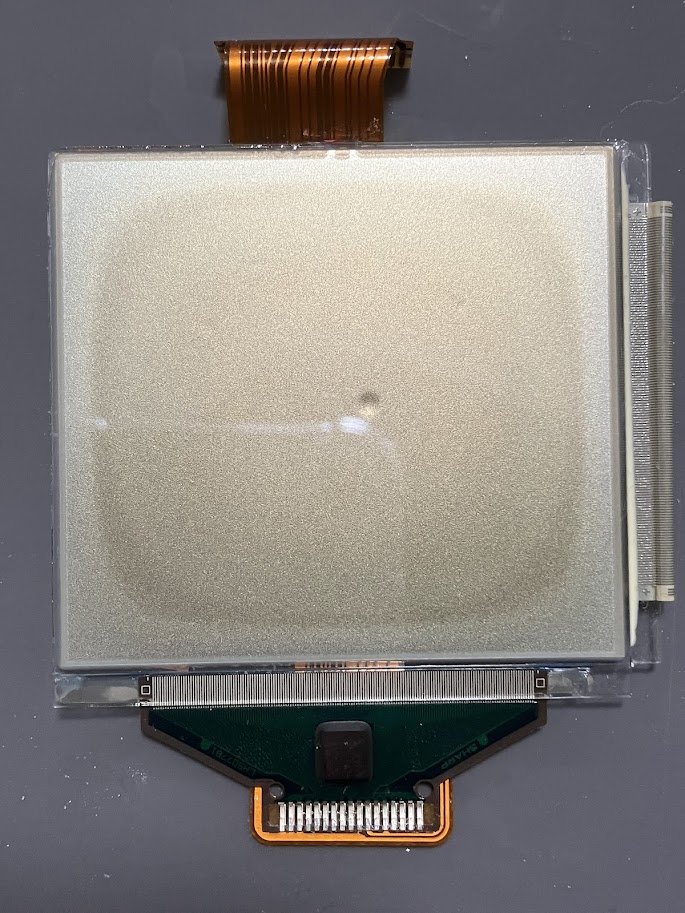

液晶を取り出したら、まず前面の偏光板を剥がします。
ヘラやピックを使って端からゆっくり剥がしていくのがコツです。
ヘラやピックを使って端からゆっくり剥がしていくのがコツです。
4無水エタノール＋綿棒で液晶の糊を取る

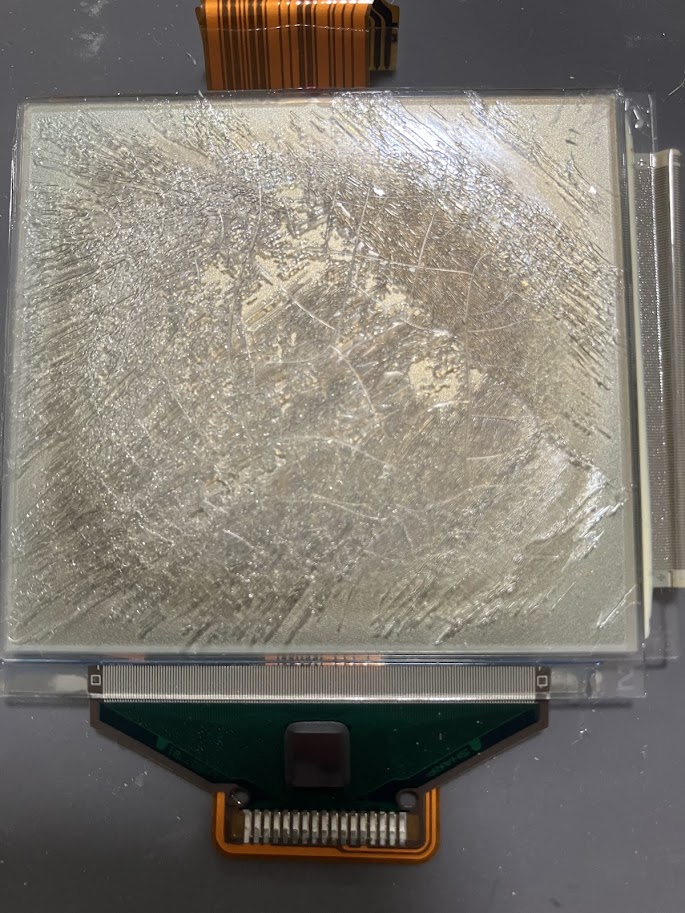

偏光板を剥がした後、液晶に残った糊（のり）を無水エタノールと綿棒で丁寧に拭き取ります。
ここはしっかりやらないと後で見えにくくなるので丁寧に！
ここはしっかりやらないと後で見えにくくなるので丁寧に！
5⚠️ 裏側の偏光板を剥がす（ここでハプニング発生）
前面が終わったら今度は裏側を剥がしていきます。
ここが今回の最大の難関でした……
ここが今回の最大の難関でした……
💥 ハプニング発生：フレキシブルケーブルが断線
💥 フレキシブルケーブル断線？……バックライト化失敗(ノД`)・゜・。

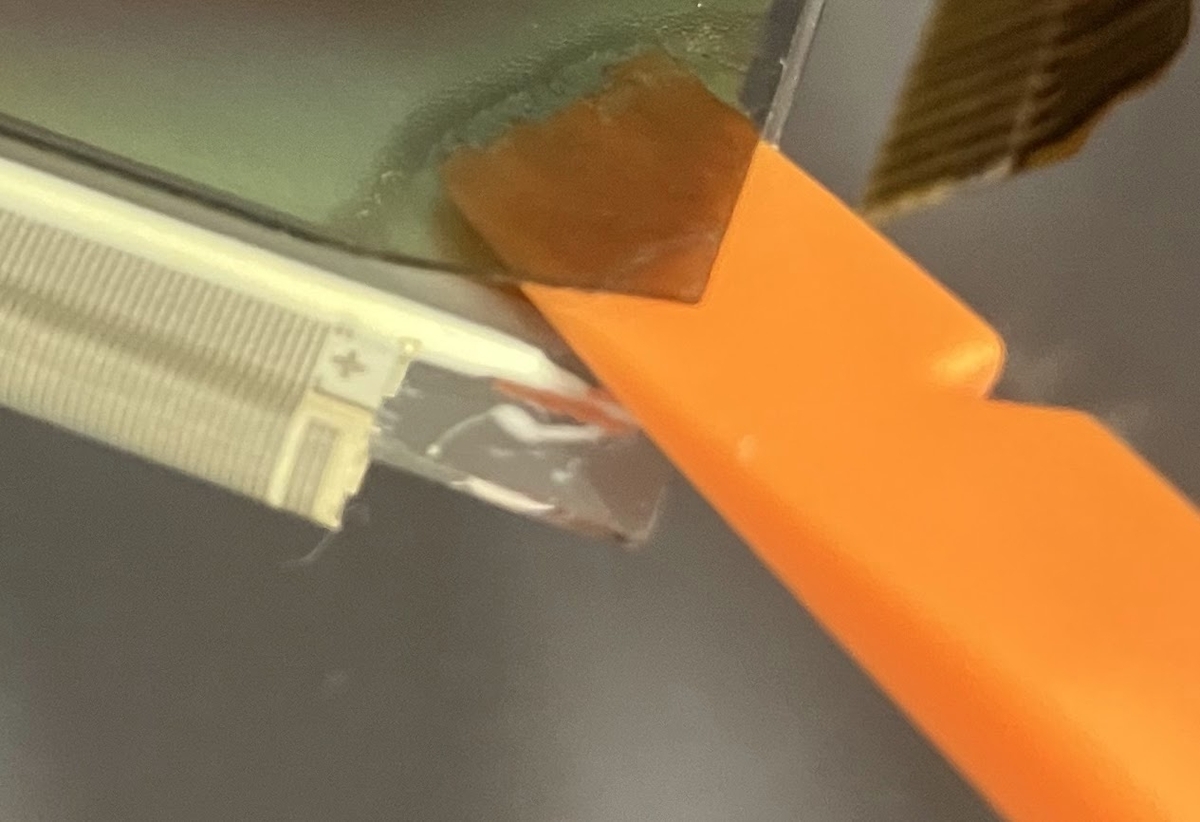

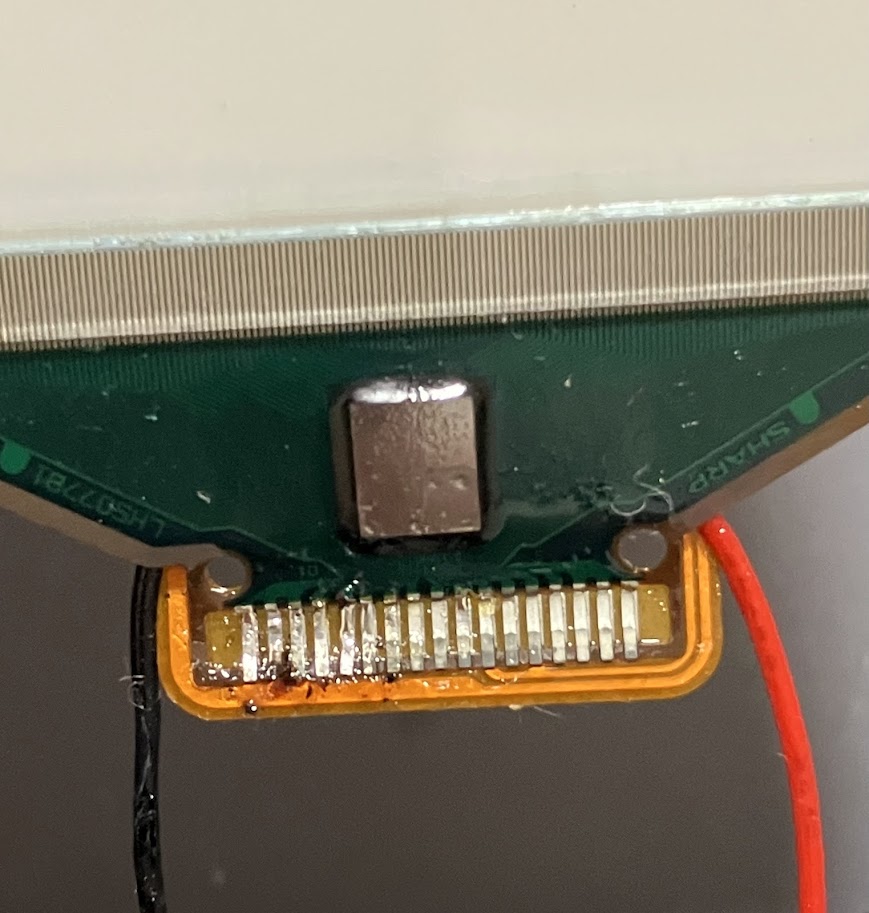

裏側の偏光板を剥がす際に、液晶についているフレキシブルケーブル（薄いオレンジ色の配線）を一緒に剥がしてしまい断線してしまいました……
僕の技術ではここのカバーはできませんでした(ノД`)・゜・。
⚠️ 同じ作業をする方へ：ここが一番の注意ポイントです
液晶の裏側を剥がす際はフレキシブルケーブルが液晶の端に沿って貼り付いているので、そこを一緒に剥がさないよう細心の注意が必要です。
ヘラを液晶の中央から端に向けて進める方向に気をつけて、ケーブルが走っている端には近づかないようにするのがポイントです。
💡 失敗を受けてIPS液晶に変更することに！
やってしまった事は仕方ないので諦めて、IPS液晶に換装する方向に切り替えることにしました( *´艸｀)
IPS液晶にすれば元のバックライトより明るく鮮やかになるので、ある意味グレードアップですね(笑)
📝 今回の失敗で学んだこと
✅ 裏側の偏光板を剥がす際はフレキシブルケーブルの位置を先に確認してから作業する
✅ ヘラを入れる方向・角度を慎重に選ぶ
✅ 焦らずゆっくり剥がす
失敗は成功のもと！次に絶対生かしますー(*´▽｀*)
🔜 次回予告：IPS液晶換装編
IPS液晶が届き次第、換装作業をブログにあげていきます！(; ･`д･´)
バックライト化よりもきれいな画面になる予定なのでお楽しみに！
まとめ
- ゲームボーイポケットのバックライト化に挑戦しました
- 手順：裏面6ネジ外し→内部3ネジ外し→配線取り外し→偏光板剥がし→無水エタノールで糊取り
- 裏側の偏光板を剥がす際にフレキシブルケーブルを断線させてしまい失敗(ノД`)・゜・。
- 同じ失敗をしないよう：ケーブルの位置確認→慎重にヘラを入れる方向を選ぶ
- 諦めてIPS液晶換装に切り替え！届き次第またブログにあげます
失敗は成功のもと！今回の経験を次に絶対生かしますー(*´▽｀*)
