どもー、つむぎ８です(*´▽｀*)
前回バックライト化に挑戦して断線させてしまったゲームボーイポケット、今回はIPS液晶に交換してリベンジしていきますー！
「ゲームボーイポケット IPS液晶 交換」で検索している人の参考になるように、分解からシェル干渉部分の削り方、電源コードの配線位置まで詳しく書いていきます🎮
前回バックライト化に挑戦して断線させてしまったゲームボーイポケット、今回はIPS液晶に交換してリベンジしていきますー！
「ゲームボーイポケット IPS液晶 交換」で検索している人の参考になるように、分解からシェル干渉部分の削り方、電源コードの配線位置まで詳しく書いていきます🎮
📦 今回用意したIPS液晶キット

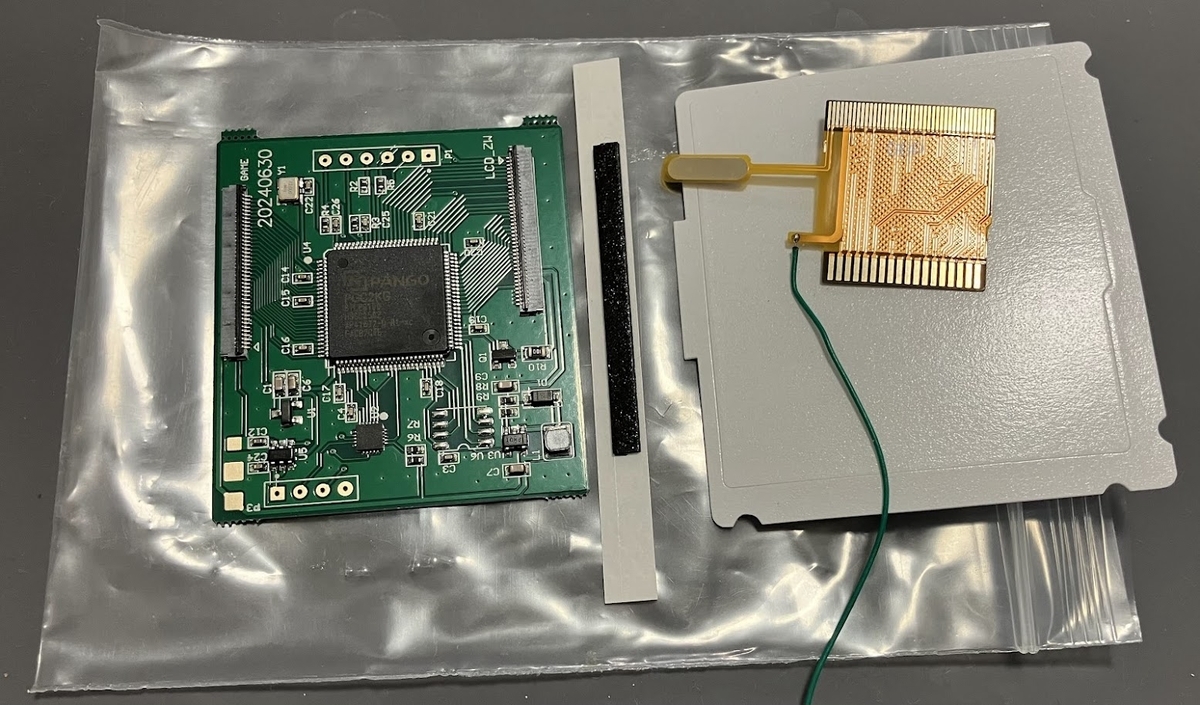

届いたのはこちらのIPS液晶キットです👇
ドライバー基板・液晶パネル・配線コードがセットになっています。
🔧 分解手順（シェル交換・バックライト化のときと同じ）
1裏面のY字ネジ6本を外してシェルを開ける
シェル交換やバックライト化のときと同じく、まずは裏面のネジを外します。
このネジはY字ネジなので、＋ドライバーでは外せません。専用のY字（トライウィング）ドライバーを用意してください。
このネジはY字ネジなので、＋ドライバーでは外せません。専用のY字（トライウィング）ドライバーを用意してください。

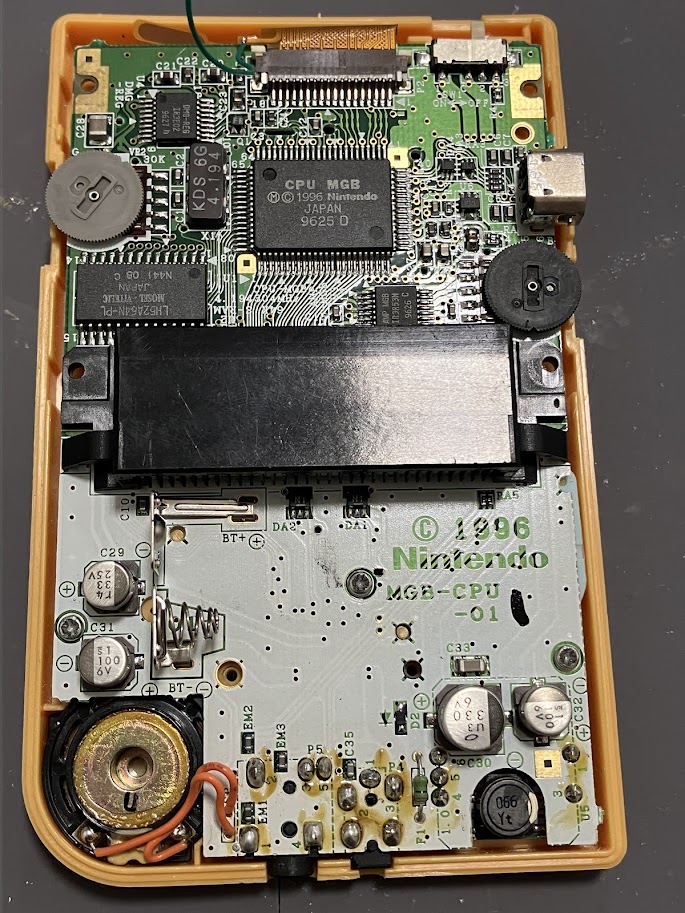

2基板を外すため＋ネジ3本を外す
シェルを外したら、今度は基板を取るために＋ネジを3本外していきます。
3液晶ケーブルを外して基板と液晶を分離
＋ネジ3本が取れたら、液晶を取るために上部のケーブル接続部分を外します。
このコネクタは両端を上に持ち上げないとケーブルが外れないので注意してください。無理に引っ張ると断線します。
このコネクタは両端を上に持ち上げないとケーブルが外れないので注意してください。無理に引っ張ると断線します。
⚠️ 注意ポイント
ケーブルコネクタは両端のロックを上げてからでないと外れません。ロックを上げずに無理に引っ張ると断線します(；ﾟДﾟ)✂️ シェルの干渉部分を削る（地味にしんどい作業）

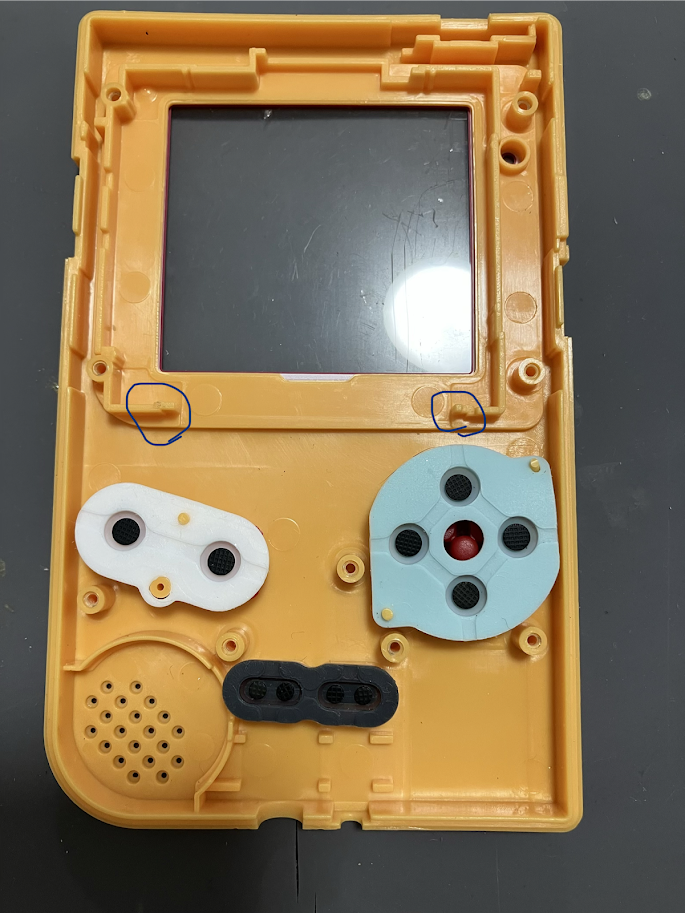

基板と液晶を外すと、シェル内側に青丸で示した干渉ポイントが出てきます。
ここがIPS液晶に交換する際にぶつかってしまうので、削って干渉を回避します。
4ニッパーとヤスリで干渉部分を削る

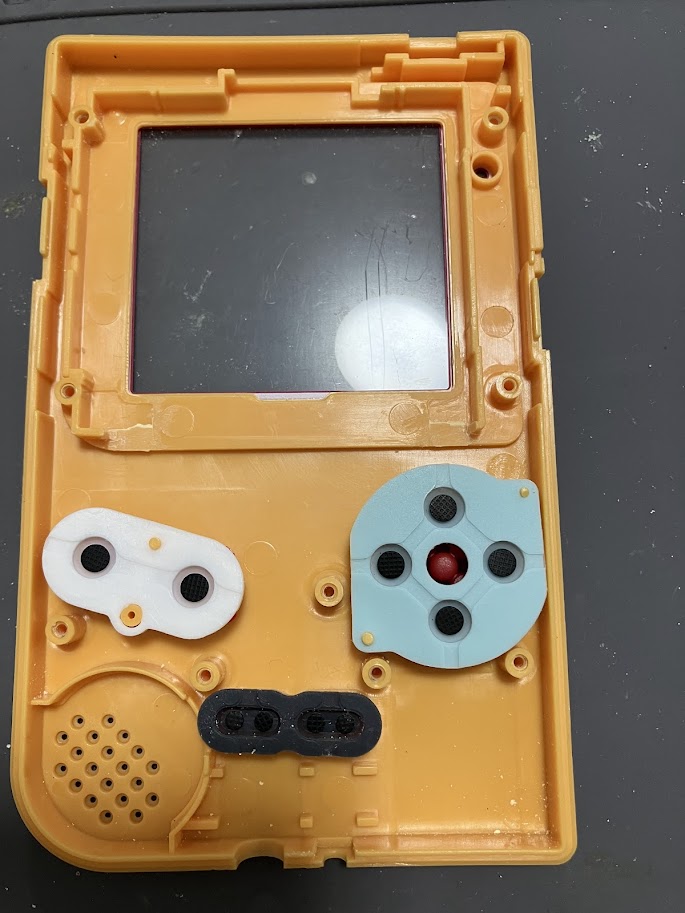

まずニッパーで大まかに切り取り、残った部分をヤスリで削って仕上げます。
削り時間はだいたい10分ほど。地味な作業ですが、ここが一番しんどいポイントでした（笑）
削り時間はだいたい10分ほど。地味な作業ですが、ここが一番しんどいポイントでした（笑）
💡 削るときのコツ
削りカスが基板や液晶に付着すると故障の原因になるので、削った後は粘着テープなどでしっかり清掃してから次の工程に進むのがおすすめです。🩹 クッションを貼って削りカス対策

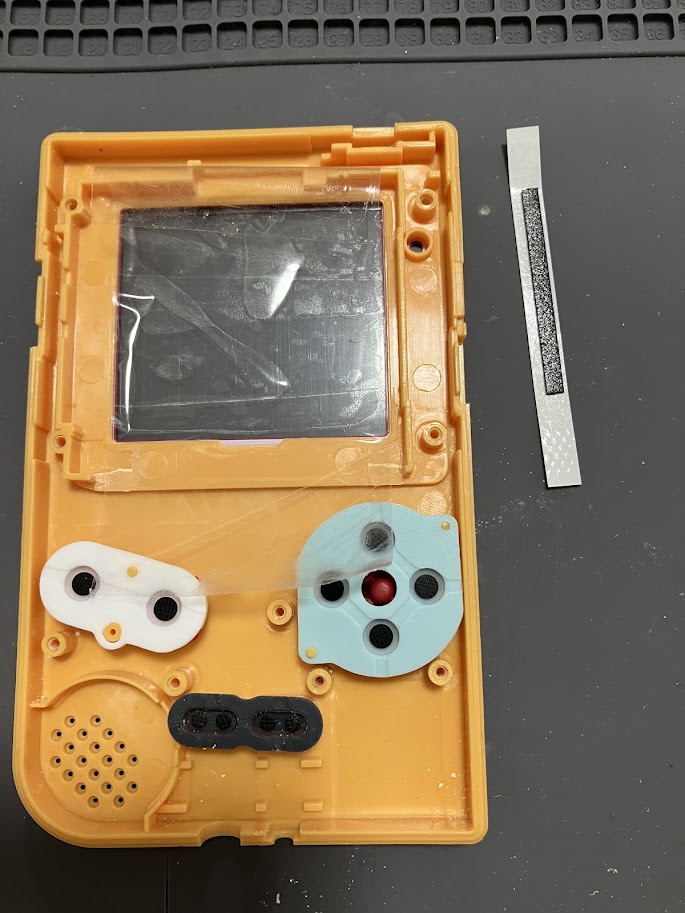

削り終わったら、液晶キットに付属していたクッション材と液晶を固定するために両面テープをシェル側面に貼っていきます。
両面テープがちゃんとくっつくように、削りカスを取る目的でテープも併用しました。
🖥️ IPS液晶を取り付ける
5液晶とドライバー基板を接続して両面テープで固定
液晶と一緒に付属していたドライバー基板を接続します。
このままだと基板がシェル内で動いてしまいそうだったので、両面テープで固定しました。
このままだと基板がシェル内で動いてしまいそうだったので、両面テープで固定しました。
6GBP側の基板を上から重ねてケーブルを接続
液晶ユニットの上にGBP本来の基板を重ねて、ケーブルを接続していきます。
🔋 バッテリー供給コードの配線位置に注意
IPS液晶キットにはバックライト用のバッテリー供給コードが付属しています。

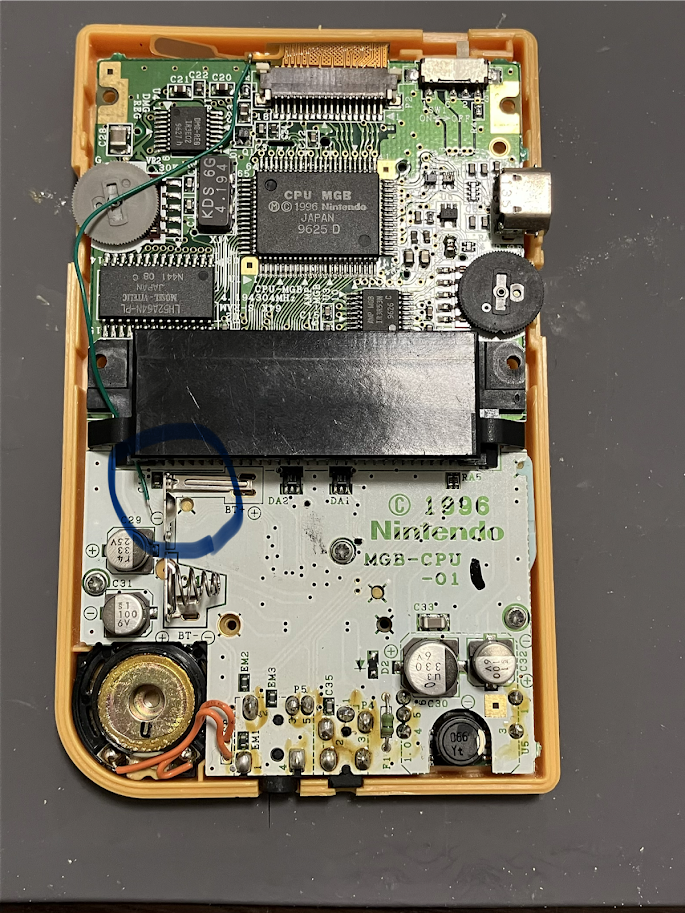

アリエクスプレスの購入したところの説明では電池＋端子の下に巻き付ける配線方法が紹介されていましたが、この方法だと電源を切った後も電池を消費し続けてしまうみたいなので、今回は採用しませんでした。
⚠️ 説明書通りだと電池が無駄に消費される
電池＋端子の下に巻き付ける配線方法は、電源OFF後も給電が止まらず電池を消耗し続けてしまうようです。💡 今回採用した配線位置

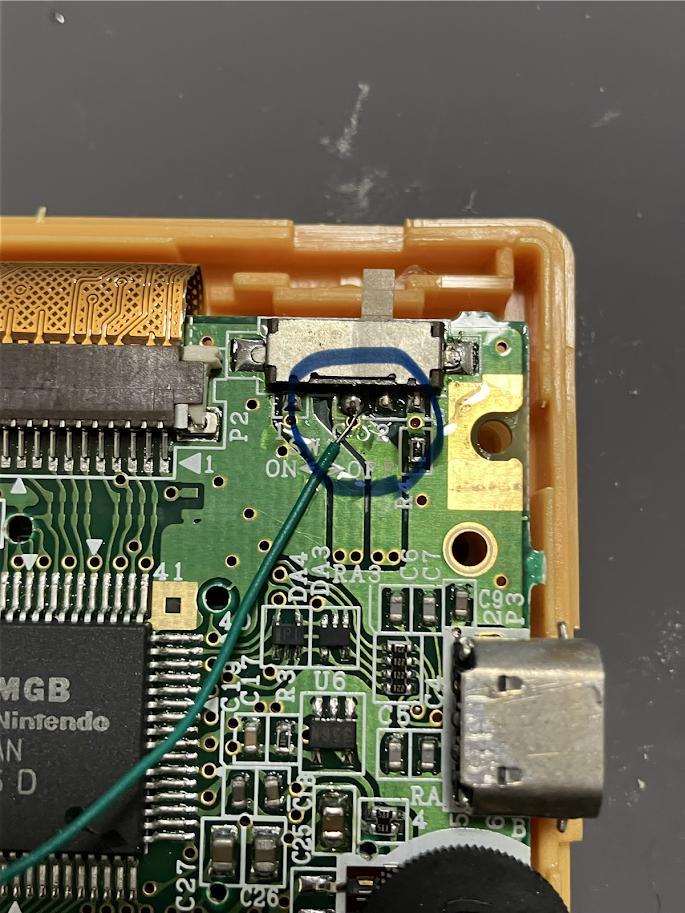

基板上のON/OFFスイッチ部分（C表記のあるスイッチ）に接続することで、電源を切ればバックライトの給電も止まるようになります。
🔩 仕上げ：操作ボタンとネジ止め
最後にカラーを変更する操作ボタンを両面テープで貼り付けて、ネジを戻したら完成です(*´▽｀*)

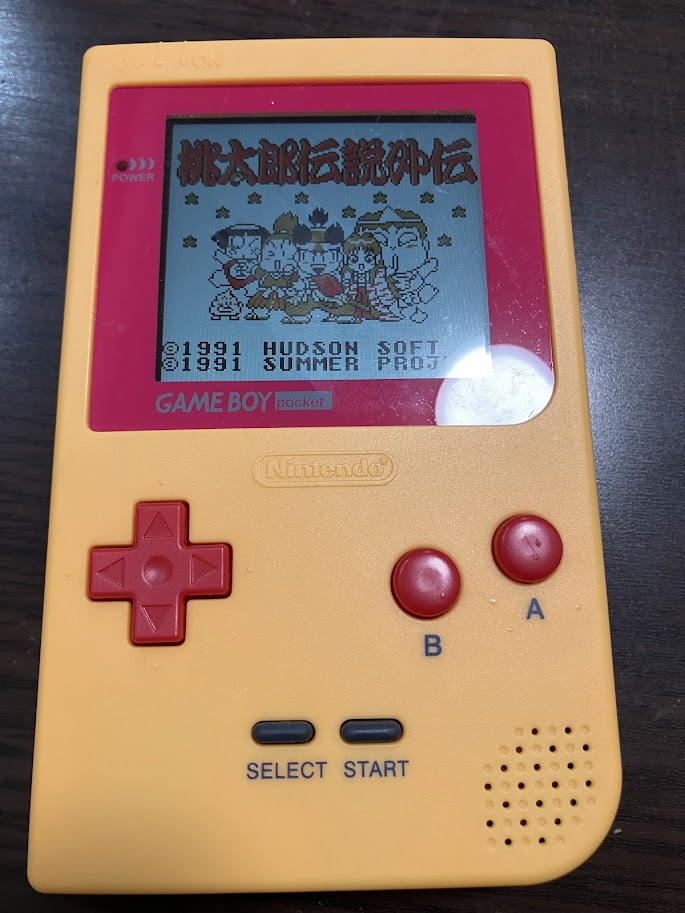

✨ 完成！IPS液晶化したGBPがこちら
おーめっちゃきれい( ﾟДﾟ)！画面の発色も視野角も段違いです。これはずっと見ていられるレベル(笑)
タッチセンサーもついていて色も調整できるので写真の色が一番僕的に良かったのでこれにしてます(*´▽｀*)
💰 バックライト化とIPS液晶化、どっちがいい？
| 方法 | 費用 | 作業時間 | 見やすさ |
|---|---|---|---|
| バックライト化 | 348円 | すんなりいって約２時間？（前回断線で未完） | △ |
| IPS液晶化 | 6,458円 | 約1時間 | ◎ |
💡 値段は高いけど見やすさ・作業のしやすさはIPS液晶の圧勝！
値段だけ見るとバックライト化の方がお得ですが、画面の見やすさと作業の手間を考えると個人的にはIPS液晶化の方がおすすめです。
※ちなみにIPS液晶の方がいいと言っているのは、バックライト化に失敗したからとかでは断じてないです（笑）結果的にこっちの方が良かった、というだけです(ﾟДﾟ)ﾉ
まとめ
- 裏面Y字ネジ6本＋内部＋ネジ3本を外して分解
- 液晶ケーブルは両端ロックを上げてから外す（断線注意）
- シェル内側の干渉箇所をニッパー＋ヤスリで約10分削る
- バッテリー供給コードはON/OFFスイッチ部分に接続するのがおすすめ（電池の無駄消費を防げる）
- 作業時間は約1時間、費用は6,458円
- 見やすさ・作業のしやすさを考えるとIPS液晶化がおすすめ！
バックライト化失敗からのリベンジでしたが、結果的にIPS液晶化の方が満足度高かったです(*´з｀)
画面の綺麗さはやっぱり正義！同じように改造を考えてる人はぜひ参考にしてみてくださいねー。
